Falra szerelhető hálózati szekrény: típusok, kiválasztási és összehasonlítási útmutató

Gyakori típusok és jellemzők

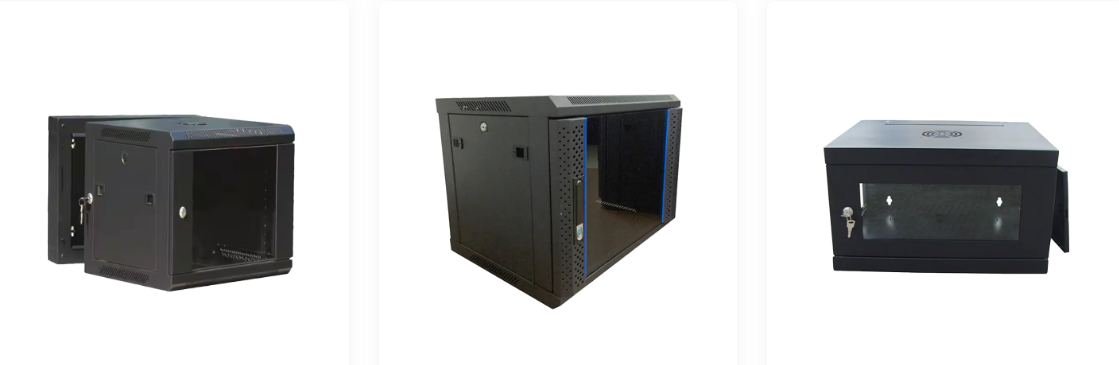

A falra szerelhető hálózati szekrényeket általában az ajtó konfigurációja és a burkolatmélység szerint osztályozzák, mindkettő befolyásolja a berendezések hozzáférését, a szellőzést és azt, hogy a szekrény mekkora kábelezési lazaságot képes befogadni. A megfelelő típus kiválasztása attól függ, hogy milyen gyakran fognak hozzáférni a szekrényhez, és mennyi felszerelést igényel.

Az ajtók anyaga egy másik megkülönböztető jellemző: az edzett üvegajtókat gyakran használják, ahol hasznos a berendezés állapotjelző lámpáinak vizuális megfigyelése, és a perforált vagy tömör fémajtókat, ahol a légáramlás vagy a fizikai biztonság a legfontosabb. A szekrénymélység is jelentősen változik, mivel a kis mélységű szekrények a kapcsolókhoz és a javítópanelekhez illeszkednek, míg a mélyebb szekrényekre van szükség a szerverek, UPS-egységek vagy a hátsó kábelezéssel és a távolabbi tápegységekkel rendelkező berendezések elhelyezéséhez.

Felépítés és működési elv

A falra szerelhető hálózati szekrény egy rögzített acél vagy alumínium keret, a szabványos 19 hüvelykes rögzítősín és egy zárható burkolat kombinálásával működik, hogy a hálózati berendezéseket biztonságosan tartsa a padló felett egy beállított magasságban, miközben a légáramlást és a kábelek elvezetését szűk helyen kezeli. A szerkezeti elemeket úgy alakították ki, hogy együtt működjenek, így a berendezés rendezett, hűtött és védett marad még viszonylag kis szekrénytérfogatban is.

A szekrénykapacitást általában rack egységekben vagy U-ban írják le, a szokásos falra szerelhető méretek a nagyon kompakt telepítéseknél körülbelül 4 U-tól egészen a több aktív eszközt és patch panelt támogató szekrények 15 U-ig terjednek. Mivel a falra szerelhető szekrények belső térfogata kisebb, mint a padlóra szerelhető állványoké, a hőkezelés kritikusabb tervezési szempont, ezért a szellőzőnyílásokat, a ventilátor rögzítési feltételeit és a szekrénymélységet a telepítés előtt össze kell hangolni a berendezés várható hőterhelésével.

Alkalmazási forgatókönyvek és kiválasztási kritériumok

A falra szerelhető hálózati szekrényeket vállalati irodákban, tömegközlekedési csomópontokban, kereskedelmi helyiségekben, hálózati elosztópontokban és lakossági hálózati szekrényekben alkalmazzák, és a választást elsősorban az elhelyezendő eszközök száma és típusa, a rendelkezésre álló falfelület, valamint a szekrényhez való hozzáférés gyakorisága határozza meg. Ha ezeket a tényezőket a specifikáció szakaszában helyesen kezeli, elkerülhető a későbbi problémák, például a nem megfelelő hűtés vagy az elégtelen kábelkezelési hely.

Az U-kapacitás gyakran a kiválasztás kiindulópontja, mivel közvetlenül meghatározza, hogy egy szekrény hány kapcsolót, patch panelt és egyéb rack-be szerelhető eszközt tud elhelyezni, miközben teret enged a jövőbeni bővítésnek. Az alábbi vonaldiagram egy általános, reprezentatív mintát szemléltet arra vonatkozóan, hogy a szükséges szekrénykapacitás hogyan viszonyul a hálózat bonyolultságához, ahogy a csatlakoztatott eszközök száma növekszik egy helyen, ami hasznos kontextus, amikor egy falra szerelhető szekrényt új vagy bővülő telepítéshez tervezünk.

A diagram áttekintése előtt vegye figyelembe, hogy a tényleges kapacitásigények a helyszín kialakításától, a berendezés típusától és a tervezett redundanciától függően változnak, így a látható vonal egy általános tervezési mintát jelöl, nem pedig egy rögzített képletet. A vízszintes tengely a csatlakoztatott hálózati eszközök növekvő számát jelenti egy telephelyen, a kis fiókirodáktól a nagyobb elosztott irodaszintekig, míg a függőleges tengely az ajánlott szekrény U kapacitásának általános tendenciáját mutatja, ahogy az eszközök száma nő. A sor azt szemlélteti, hogy a nagyon kicsi helyeket miért lehet gyakran kiszolgálni kompakt szekrényekkel, míg a sűrűbb csatlakozási igényű telephelyeken általában jóval azelőtt meg kell növelni a kapacitást, mielőtt a szekrény fizikailag megtelik.

A vonal emelkedő tendenciája tükrözi az eszközsűrűség és a szekrénykapacitás-igények közötti általános összefüggést, de a görbe nem teljesen lineáris, mivel az ajánlott kapacitás általában valamelyest felgyorsul, ahogy egy telephely egy kis fióktelepről egy sűrűbb, közepes méretű irodapadló felé halad. Ennek az az oka, hogy a sűrűbb helyek általában nem csak több kapcsolót, hanem több patch panelt, kábelkezelési kiegészítőt és néha kis UPS-eket is tartalmaznak, amelyek mindegyike gyorsabban fogyaszt U helyet, mint azt az eszközök száma önmagában sugallná. Egy maroknyi munkaállomással rendelkező kis fiókiroda gyakran kényelmesen kiszolgálható egy kompakt 6U-9U-s szekrényekkel, míg egy közepes méretű irodaszint lényegesen több csatlakoztatott eszközzel és több patch panellel általában előnyös, ha 12U-tól 15U-ig terjedő vagy nagyobb konfigurációt emel. A rövid távú növekedés megtervezése praktikus ok arra, hogy egy kis tartalék U-kapacitással rendelkező szekrényt válasszunk, ahelyett, hogy pontosan az aktuális eszközök számának megfelelően méreteznénk, mivel egy nagyobb szekrény későbbi utólagos felszerelése zavaróbb, mint a megfelelő kapacitás eleve telepítése. Érdemes figyelembe venni a kábelkezelő tartozékok és a tervezett ventilátoregységek U-területét is, mivel ezek csökkentik az aktív berendezések számára rendelkezésre álló effektív kapacitást. A gyors terjeszkedésre, például új kereskedelmi fejlesztésekre vagy növekvő vállalati irodákra váró oldalakat általában jobban szolgálják, ha az ebben a trendben szereplő ajánlott tartomány felső határára terveznek. Ez a fajta kapacitástervezési beszélgetés az egyik leggyakoribb megbeszélés az IT-integrátorok és a falra szerelhető hálózati szekrények gyártója vagy szállítója között a projekt specifikációs szakaszában.

A falra szerelhető és a padlón álló szekrények részletes összehasonlítása

A falra szerelhető és a padlón álló hálózati szekrények ugyanazt az általános célt szolgálják a rack-be szerelhető berendezések elhelyezésére és védelmére, de jelentős mértékben eltérnek egymástól kapacitásukban, helyigényükben és a különböző helyszíntípusokhoz való alkalmasságukban. Ezeknek a különbségeknek a megértése segít a vásárlóknak elkerülni, hogy egy adott helyen alulméretezett padlón álló szekrényt vagy túlméretezett falra szerelhető egységet adjanak meg.

Az általános szekrénytípuson túl a hűtési teljesítmény a különböző ajtó- és szellőzőkonfigurációkban egy másik tényező, amelyet érdemes közvetlenül összehasonlítani, mivel ez befolyásolja a berendezések megbízhatóságát zárt terekben. Az alábbi hőtérkép a relatív légáramlási teljesítmény általános, szemléltető összehasonlítását mutatja be három elterjedt ajtótípus és három szellőzési konfiguráció között, általános mérnöki elvek alapján, nem pedig egy konkrét vizsgálati adatkészleten.

A hőtérkép áttekintése előtt érdemes megjegyezni, hogy a tényleges hőteljesítmény a berendezés hőteljesítményétől, a helyiség környezeti hőmérsékletétől és a telepítés körülményeitől függ, ezért az alábbi táblázatot általános relatív összehasonlításnak kell tekinteni, nem pedig egy adott telepítésre vonatkozó garantált hűtési specifikációt. A rács a tömör fémajtókat, a perforált fémajtókat és az edzett üvegajtókat hasonlítja össze a passzív szellőzés, az egyventilátoros szellőztetés és a kettős ventilátoros szellőztetés között, a sötétebb árnyékolás pedig általában erősebb relatív légáramlási teljesítményt jelent ebben a kombinációban.

A rácson látható általános minta az, hogy a perforált fémajtók következetesen biztosítják a legerősebb relatív légáramlási teljesítményt mindhárom szellőztetési konfigurációban, mivel a perforált mintázat folyamatos passzív levegőcserét tesz lehetővé, még a ventilátor hozzáadása előtt is. A tömör fém és az edzett üvegajtók hasonló relatív teljesítményt mutatnak egymáshoz képest, mivel mindkettő korlátozza a passzív légáramlást a szekrény keretébe beépített szellőzőnyílásokra, nem pedig magára az ajtóra. A passzív szellőztetésről az egyetlen ventilátorra való áttérés minden ajtótípusnál észrevehető javulást eredményez, ami azt tükrözi, hogy mennyi aktív légáramlás járul hozzá ahhoz képest, hogy egy zárt fali szekrényben kizárólag természetes konvekcióra támaszkodnánk. Egy második ventilátor hozzáadása további, de viszonylag kisebb javulást eredményez, ami azt sugallja, hogy a hozam csökken, amint a légáramlás már nem az elsődleges korlátozó tényező, és maga a hőterhelés válik relevánsabb változóvá. Nagyobb hőteljesítményű berendezéseket, például több aktív kapcsolót vagy kis UPS-t tartalmazó szekrények esetében ezen összehasonlítás alapján ésszerű általános kiindulópont egy perforált ajtó párosítása legalább egy ventilátorral. Alacsonyabb hőteljesítményű berendezéseknél, mint például egy kis méretű panel és egy kapcsoló, gyakran megfelelő a passzív szellőztetés tömör vagy üvegajtóval, ezért az ajtótípust inkább a várható berendezésterhelés mellett kell kiválasztani, nem csak az esztétikai szempontok alapján. Ez a fajta légáramlás és ajtótípus összehasonlítás praktikus vitapontot jelent, amikor a falra szerelhető hálózati szekrények gyártójával együttműködve véglegesítik a hőérzékeny telepítés specifikációját. A szoba környezeti hőmérsékletét és a szekrény elhelyezését, például a közvetlen napfény vagy más hőforrások közelségét is figyelembe kell venni az ajtó és a ventilátor konfigurációja mellett.

Iparági trendek az alkalmazási szegmensekben

A falra szerelhető hálózati szekrények iránti kereslet a hagyományos vállalati irodahasználaton túl nőtt, mivel egyre több ágazat alkalmazza a strukturált, zárt berendezéstárolókat a hálózati és töltési infrastruktúrához. Az alábbi, csoportosított oszlopdiagram a relatív keresletnövekedés általános, szemléltető összehasonlítását mutatja be négy alkalmazási szegmensben az elmúlt többéves időszak során, általános iparági megfigyelések alapján, nem pedig konkrét mért adatkészleten.

A diagram áttekintése előtt inkább általános iránymutatásként, semmint pontos statisztikaként kell értelmezni, mivel a növekedési minták régiónként és piaci szegmensenként jelentősen eltérnek. Négy szegmenst hasonlítunk össze: vállalati iroda, tömegközlekedési csomópontok, kereskedelmi és kiskereskedelmi helyiségek, valamint lakossági létesítmények, amelyek mindegyike két csoportosított oszloppal látható, amelyek egy korábbi és egy újabb időpont relatív keresleti mutatóját reprezentálják.

A vállalati irodaszegmens mindkét időszakban a legmagasabb összkeresleti mutatót mutatja, összhangban a falra szerelhető hálózati szekrények hagyományos fő alkalmazási területeként elfoglalt pozíciójával, bár az időszakok közötti relatív növekedése mérsékeltebb a másik három szegmenshez képest. A tömegközlekedési csomópontok az egyik legnagyobb relatív növekedést mutatják a korábbi és az elmúlt időszak között, ami összhangban van az állomásszintű összeköttetések, az utasinformációs rendszerek és a felügyeleti hálózatok szélesebb körű infrastrukturális beruházásaival, amelyek elosztott, helytakarékos berendezésházakat igényelnek. A kereskedelmi és kiskereskedelmi helyiségek hasonló növekedési mintát mutatnak, ami a hálózatba kapcsolt értékesítési pontrendszerek, a bolti csatlakozási lehetőségek és a biztonsági berendezések elterjedtebbé válását tükrözi, amelyek előnye a kompakt, falra szerelhető szekrény, nem pedig a külön berendezési szoba. A lakossági szegmens a négy szegmens közül a legkisebb bázisból indul ki, de arányosan jelentős növekedést mutat, ami összhangban van az otthoni hálózatok egyre bonyolultabbá válásával, mivel egyre több háztartás alkalmaz több csatlakoztatott eszközt, intelligens otthoni rendszert és olyan otthoni irodai rendszert, amely a szervezett, zárt kábelezés előnyeit élvezi. Összességében a minta azt sugallja, hogy bár abszolút értékben a vállalati iroda továbbra is a legnagyobb alkalmazási szegmens, a leggyorsabb relatív növekedés a szállítási, kereskedelmi és lakossági szegmensben megy végbe, kibővítve azon környezetek körét, ahol a falra szerelhető szekrényeket előírják. Ez a diverzifikáció az egyik oka annak, hogy a gyártók egyre gyakrabban kínálnak OEM és ODM konfigurációs lehetőségeket, mivel a szállítási, kereskedelmi és lakossági ügyfelek gyakran eltérő követelményeket támasztanak az ajtó stílusával, a zár típusával és a szekrény esztétikájával szemben, mint egy szabványos vállalati irodai telepítésnél. A több szegmenst kiszolgáló vállalatok esetében ez a tendencia egy rugalmas termékcsalád értékét is jelzi, amely különféle forgatókönyvekhez konfigurálható, nem pedig egyetlen rögzített szekrény kialakítása.

Ez a fajta rugalmas, forgatókönyv-vezérelt megközelítés központi szerepet játszik abban, hogy az újabb gyártók hogyan pozícionálják falra szerelhető szekrénysorukat. A 2024 februárjában alapított Ningbo Cixi Communication Technology Co., Ltd. a Zhejiang tartománybeli Ningbo városában található, és a hálózati szekrények és töltőszekrények tervezésére, kutatására és fejlesztésére, gyártására és kereskedelmére összpontosít, és egyablakos megoldásokat kínál a kommunikációs berendezések infrastruktúrájához. Professzionális OEM falra szerelhető hálózati szekrények gyártójaként és ODM falra szerelhető hálózati szekrényeket gyártó cégként az üzlet egy házon belüli tervezőcsapattal működik, hogy a hálózati adatközpontok, vállalati irodák, tömegközlekedési csomópontok, kereskedelmi helyiségek és magánlakások közötti konfigurációs igényeket támogassa, tükrözve a fent leírt alkalmazási szegmensek szélesebb körét. A vállalat a termékfejlesztési megközelítés részeként a termékbiztonságot, valamint az intelligencia és a könnyű kezelhetőség folyamatos összpontosítását helyezi előtérbe.

Karbantartási útmutató a hosszú távú megbízható működéshez

A rutinellenőrzés biztosítja, hogy a falra szerelhető hálózati szekrény megbízhatóan működjön, különösen a hőkezelés, a fali rögzítés integritása és a kábelek felépítése tekintetében, amelyek mindegyike fokozatosan leromolhat, ha nem ellenőrzik a folyamatos üzemelés során.

1. Rendszeresen ellenőrizze a fali tartókonzolokat és rögzítőelemeket, hogy megbizonyosodjon arról, hogy biztonságosak maradnak, különösen azoknál a szekrényeknél, amelyek nagyobb terhet hordoznak.
2. Rendszeresen tisztítsa meg a szellőzőnyílásokat és a ventilátorszűrőket, nehogy a felhalmozódó por korlátozza a légáramlást és növelje a belső hőmérsékletet.
3. Ellenőrizze a ventilátor működését, ha van, a folyamatos működés megerősítéséhez, mivel a meghibásodott ventilátor észrevétlen marad, amíg a hőmérséklettel kapcsolatos problémák meg nem jelennek.
4. Rendszeresen tekintse át a kábelkezelési útvonalat, hogy elkerülje a túlzsúfoltságot, ami korlátozhatja a légáramlást, és megnehezítheti a jövőbeni költöztetéseket, kiegészítéseket vagy változtatásokat.
5. Győződjön meg arról, hogy az ajtózárak és zsanérok jó állapotban maradnak, hogy fenntartsák a tervezett fizikai hozzáférés-szabályozást.
6. Ha lehetséges, figyelje a szekrény belső hőmérsékletét, különösen a korlátozott passzív szellőztetésű szekrényekben, hogy korán észlelje a fejlődő hőproblémákat.

Az elosztott telephely-portfólió szekrényeinek egyszerű karbantartási naplójának vezetése, különösen a szállítási csomópontok és a több helyű kereskedelmi telepítések esetében, megkönnyíti a proaktív ventilátorcsere vagy a konzolok újrafeszítésének megtervezését, mielőtt egy hiba befolyásolná a hálózat üzemidejét. Mivel a falra szerelhető szekrényeket gyakran ritkábban látogatott helyekre szerelik fel, mint egy központi szerverteremben, az ütemezett ellenőrzési rutin létrehozása általában hatékonyabb, mintha csak a berendezés riasztásaira hagyatkozna a kialakuló probléma jelzésére.
