A hálózati szekrény telepítésének lépései: Részletes oktatóanyag a semmiből

Adatközpontokban és irodai környezetben, hálózati szekrények nélkülözhetetlen eszközök a szerverek, útválasztók, kapcsolók és egyéb hálózati berendezések tárolására és védelmére. Egy megfelelően telepített és konfigurált hálózati szekrény nemcsak hatékonyan szervezheti és kezelheti a berendezéseket, hanem javítja a berendezések biztonságát és a hőelvezetést is. Sok IT-szakember és berendezés-adminisztrátor számára kulcsfontosságú a hálózati szekrény helyes telepítésének ismerete.
Ez a cikk végigvezeti Önt a hálózati szekrény telepítési folyamatán, és segít a telepítés sikeres befejezésében a semmiből.

1. Előkészítés
A hálózati szekrény telepítésének megkezdése előtt bizonyos előkészítő munkákra van szükség a zökkenőmentes telepítési folyamat érdekében:

(1) A megfelelő szekrénytípus kiválasztása
A megfelelő hálózati szekrény kiválasztása kulcsfontosságú a telepítés előtt. A piacon általában két fő típusú hálózati szekrény található: a padlón álló szekrények és a falra szerelhető szekrények.

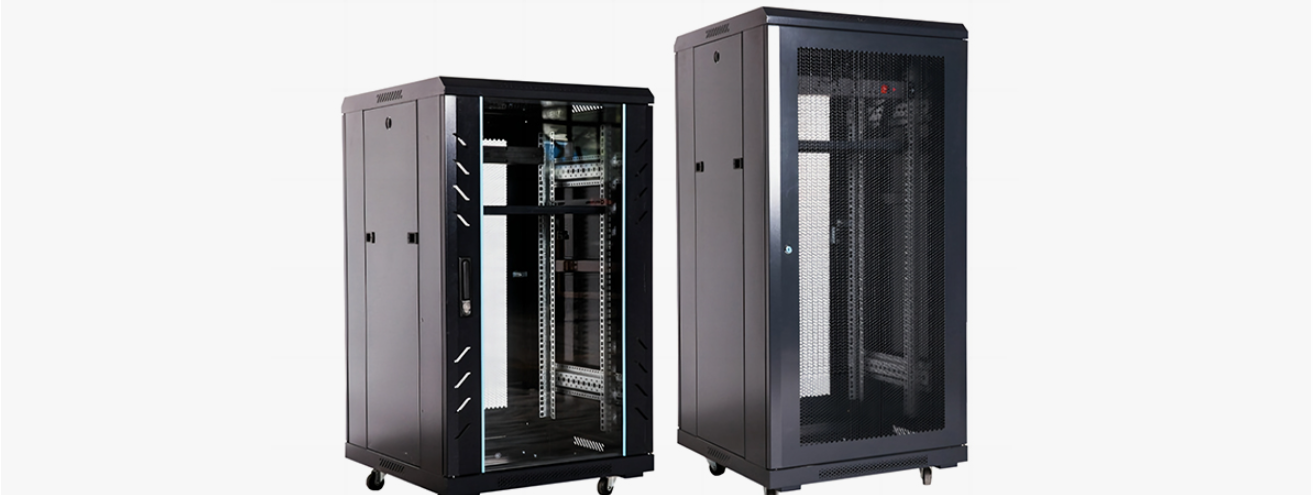

Padlón álló szekrények: Alkalmas nagyobb berendezésekhez és több helyet igénylő hálózati konfigurációkhoz. Általában állítható állványokkal rendelkeznek, és alkalmasak nagyobb magasságú és több felszerelésű helyzetekre.

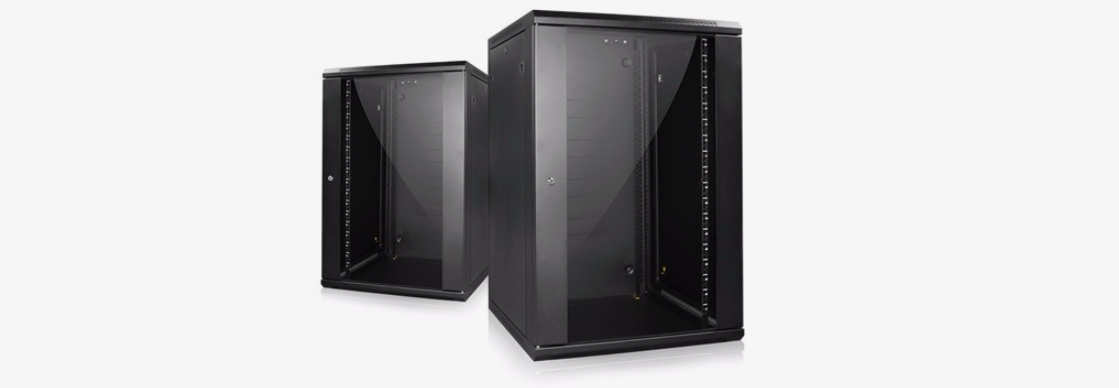

Falra szerelhető szekrények: Alkalmas kis irodákba vagy korlátozott helyekre, általában kis számú eszköz, például kis útválasztók és kapcsolók tárolására szolgálnak.

(2) A szekrény elhelyezésének meghatározása
A szekrény elhelyezésének kiválasztásakor a következő tényezőket kell figyelembe venni:
Elegendő hely:  Elegendő helyet kell hagyni a szekrény körül a berendezések jövőbeli bővítéséhez vagy karbantartásához.
Levegő keringtetés: Gondoskodjon elegendő levegőáramlásról a szekrény körül, hogy megakadályozza a berendezés túlmelegedését.
Áramellátás: A szekrénynek közel kell lennie egy konnektorhoz, hogy a berendezés stabil áramellátását biztosítsa.
Súlyelosztás: A telepítés során vegye figyelembe a szekrény teherbírását és a berendezés súlyeloszlását, hogy elkerülje a padlóra nehezedő felesleges nyomást.

(3) Szükséges eszközök és anyagok
Csavarhúzó, csavarkulcs: A szekrény és a felszerelés rögzítésére szolgál.
Szint: A szekrény függőleges vagy vízszintes helyzetének biztosításához.
Elektromos fúró: lyukak fúrására szolgál, különösen falra szerelhető szekrények felszerelésekor.
Szekrényrögzítő csavarok és rögzítő tartozékok: Készítse elő a csavarokat és a tartozékokat a szekrény modelljének megfelelően.

2. Hálózati szekrény Telepítési lépések
(1) Ellenőrizze a csomagolást és a szekrény alkatrészeit
A telepítés megkezdése előtt először ellenőrizze a szekrény csomagolását és az összes alkatrészt, hogy megbizonyosodjon arról, hogy minden alkatrész hiánytalan, és elkerülje a kihagyásokat a telepítési folyamat során. A szekrény általában több részből áll, beleértve a szekrénykeretet, az ajtókat, az oldalpaneleket, a hátlapot, az állványokat és a támasztó lábakat. Az egyes alkatrészek összeszerelési sorrendjének megerősítéséhez tekintse meg a használati útmutatót.

(2) A szekrénykeret felszerelése
A szekrénykeret felszerelése a legfontosabb lépés a teljes telepítési folyamatban. A szekrény típusától függően a keret lehet egy alaplap vagy támasztó lábakkal. Általában a keret összeszerelési sorrendje a következő:
Először csatlakoztassa az alapot a tartóoszlopokhoz, ügyelve arra, hogy minden tartóoszlop biztonságosan rögzítve legyen az alaphoz. Csavarokkal rögzíthető minden csatlakozási pont a szekrény stabilitásának biztosítása érdekében.
Vízmérték segítségével ellenőrizze, hogy a szekrény vízszintes-e. Ügyeljen arra, hogy a szekrény kerete vízszintesen legyen a talajon.
Ha padlón álló szekrényről van szó, akkor először a tartólábakat lehet felszerelni, majd ellenőrizni kell, hogy a tartólábak beállítása megfelelő-e a szekrény stabilitásának biztosításához.

(3) Az oldalpanelek és a hátlap felszerelése
Ezután szerelje fel a szekrény oldalsó paneleit és hátlapját. Az oldalpanelek és a hátlap további védelmet nyújtanak a szekrény számára, és megakadályozzák a külső interferenciát.
Csatlakoztassa az oldalsó paneleket a szekrény keretéhez. Először helyezze el az egyik oldalt, és ellenőrizze, hogy egy vonalban van-e, mielőtt csavarokkal rögzíti.
Ha a szekrény hátlappal rendelkezik, hasonló módon rögzítse a hátlapot, biztosítva a rögzítési pontok biztonságát.

(4) Ajtópanelek és zárak felszerelése
A szekrényajtó paneleket általában első és hátsó ajtókra osztják. Az elülső ajtó általában átlátszó a szekrényen belüli berendezések könnyű megfigyelése érdekében, míg a hátsó ajtó készülhet fémből vagy üvegből.
Rögzítse az első és a hátsó ajtót a zsanérokhoz, ügyelve arra, hogy az ajtók zökkenőmentesen nyíljanak és zárjanak.
Ha a szekrény zárral van felszerelve, akkor az utasításoknak megfelelően szerelje be a zárakat, és ellenőrizze, hogy az ajtózár funkció megfelelően működik.

(5) Az állványok rögzítése
A hálózati szekrényben található állványokat általában szerverek, kapcsolók, útválasztók és egyéb berendezések telepítésére használják. Különös figyelmet kell fordítani a rack felszerelésének biztonságára, hogy a berendezés ne rezegjen működés közben.
Állítsa be az állványok beépítési helyzetét a szekrény magasságának és szélességének megfelelően. Általában az állvány helyzete felfelé és lefelé állítható a különböző magasságú berendezésekhez.
Rögzítse az állványt a szekrény belsejében csavarokkal a stabilitás biztosítása érdekében.

(6) Berendezések és kábelek elrendezése
A szekrénykeret és a felszereléstartók felszerelése után kezdje el a különféle eszközök elhelyezését a szekrénybe. Racionálisan rendezze el a berendezést az eszközök típusának és méretének megfelelően.
Berendezés telepítése: Helyezze a szervereket, útválasztókat, kapcsolókat és egyéb berendezéseket az állványba, és rögzítse csavarokkal. Ügyeljen arra, hogy a berendezés felszerelési helye ne akadályozza a szellőzést a szekrényen belül.
Kábelkezelés: Használjon kábelvezető tálcákat vagy kábelrögzítőket a kábelek rendezett rendezéséhez és megakadályozza az összegabalyodást. A kábelvezetés nemcsak a szekrényen belüli rendezettséget segíti elő, hanem a szekrény hőelvezetésének optimalizálását is.

(7) Jó hőelvezetés biztosítása
A berendezés felszerelése után győződjön meg arról, hogy a légáramlás akadálytalan a szekrényen belül. További ventilátorok vagy külön hűtőrendszer is beépíthető annak biztosítására, hogy a berendezés megfelelő hőmérsékletet tartson fenn.
Ventilátorok felszerelése: A légáramlás javítása érdekében szereljen be ventilátorokat a szekrény tetejére vagy aljára.
Szellőzőnyílások ellenőrzése: Győződjön meg arról, hogy a szekrény szellőzőnyílásait ne takarja el kábel vagy más tárgy, hogy biztosítsa a zökkenőmentes légáramlást.

3. Telepítés utáni ellenőrzés és tesztelés
(1) A szekrény stabilitásának ellenőrzése
A beszerelés után először ellenőrizze a szekrény stabilitását, ügyelve arra, hogy minden csavar meg legyen húzva, és hogy a szekrény stabilan áll-e a talajon.

(2) A berendezés bekapcsolási tesztje
Csatlakoztassa a tápfeszültséget és kapcsolja be a berendezést, és ellenőrizze, hogy a berendezés megfelelően működik-e. Különösen ellenőrizze, hogy a hálózati eszközök, kapcsolók, útválasztók stb. zökkenőmentesen indulnak-e, és csatlakoznak-e a hálózathoz.

(3) Monitoring hőmérséklet
Figyelje a berendezés hőmérsékletét a szekrényben, hogy megbizonyosodjon arról, hogy a hűtőrendszer megfelelően működik. Ha a szekrény belsejében túl magas a hőmérséklet, szükség lehet a szellőzés javítására vagy több ventilátor felszerelésére.

(4) Rendszerező kábelek
Ellenőrizze, hogy a kábelek megfelelően vannak-e elrendezve, nehogy a túlzott rendetlenség befolyásolja a légáramlást. Kábelvezető szalagok vagy kábelkötegelők használhatók a kábelek rögzítésére.
